EPC9035:開発基板

EPC9035:100 Vのハーフブリッジ開発基板

EPC Development Board

EPC9035は、デバイスの最大電圧100 V、最大出力電流30 Aで、ゲート駆動回路を搭載したハーフブリッジ構成の開発基板です。デバイスは、エンハンスメント・モード(eGaN®)電界効果トランジスタ(FET)の EPC2022 を搭載しています。

この開発基板の目的は、任意の既存のコンバータに簡単に接続することができる単一基板上に、すべての重要な部品を搭載することによって、eGaN FETである EPC2022の評価プロセスを単純化することです。

GaNエキスパートに聞く

設計に関する質問がありますか?
GaNエキスパートに聞く

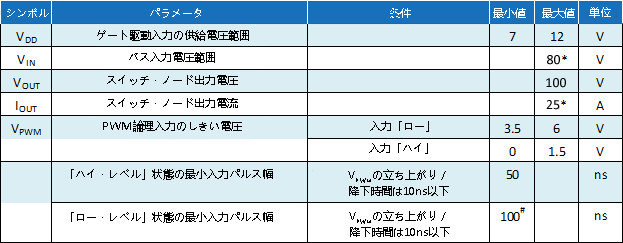

* 誘導性負荷と仮定し、最大電流は、チップ温度に依存します:実際の最大電流は、スイッチング周波数、バス電圧、温度の影響も受けます。
# ハイサイドのブートストラップ電源を「リフレッシュ」するために必要な時間に依存します。
