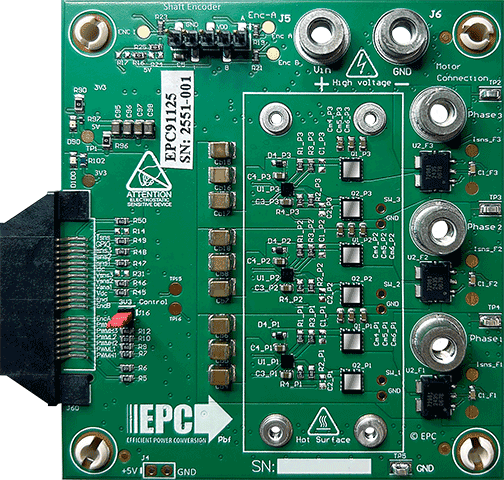

EPC91125 – 40 ARMS 三相 BLDC 电机驱动逆变器评估板
EPC91125 评估板是一款三相 BLDC 电机驱动逆变器板，采用 EPC2367 eGaN FET，典型 RDS(on) 为 0.75 mΩ，最大器件耐压为 100 V。EPC91125 可提供最高 65 Apk（45 ARMS）的最大输出电流。该电路板在电机驱动应用中支持高达 100 kHz 的 PWM 开关频率。
EPC91125 包含支持完整电机驱动逆变器所需的所有关键功能电路，包括栅极驱动器、用于辅助供电的调节电源轨、电压和温度传感、精确的电流传感和保护功能。
EPC91125 可以与多种兼容控制器配合使用，这些控制器由不同制造商提供，利用现有资源快速开发，可快速配置为电机驱动逆变器。
特点
- 基于 EPC2367 GaN FET 的三相逆变器，支持 18 V 至 80 V 的宽输入直流电压范围
- 尺寸：长 x 宽 = 79 mm x 80 mm（包括连接器）
- 低失真开关，可保持电机音频发射低并减少扭矩波动
- dv/dt 优化，适用于低于 10 V/ns 的电机驱动
- 电流传感、电压传感、温度监控电路
- 输入电源欠压锁定
- 用于电机驱动应用的轴编码器/霍尔传感器接口连接器，支持两种电压水平选择
