基于氮化镓器件的消费电子应用

DC/DC转换器

DC/DC功率转换
氮化镓器件提高效率、缩小尺寸且降低成本

随着计算机、显示器、智能手机、音频放大器和其他消费电子系统在过去十年中变得更薄、功能更强大，越来越需要应对需要更薄的解决方案的挑战，同时从有限的电路板空间取得更多的功率。

基于氮化镓器件的解决方案可提高效率、缩小尺寸且降低高密度消费类应用（如超薄笔记本电脑和高端游戏系统）的系统成本。

GaN DC-DC Data Center

参考设计

面向消费电子应用的DC/DC转换器参考设计

器件型号 描述 VIN VOUT lOUT
(A)		 FSW
(kHz)		 氮化镓器件型号
EPC9159 Demonstration Board
 EPC91591 kW、48V/12V 双向 LLC 转换器12 V - 52 V12 V83 A1600EPC2619
EPC2067		寻找授权经销商
EPC9177 Demonstration Board
EPC9177Small Area, Low-Profile, Synchronous Buck Converter12 V - 64 V12 V20 A720EPC23102寻找授权经销商
EPC9148 开发板
 EPC9148 48 V - 19 V超薄多级转换器 44 - 60 V 19 V 12.5 A 400 EPC2053 寻找授权经销商
EPC9151 开发板
 EPC9151 套件–300 W、双向、1/16砖式转换器评估模块18 V - 60 V （降压）
12 V – 15 V （升压）		12 V （降压）
48 V （升压）		25 A （降压）
5.5 A （升压）		 500 EPC2152 寻找授权经销商
EPC9160 开发板
 EPC9160 Dual Output Synchronous Buck Converter 9 V - 24 V Dual Output:
5 V / 3.3 V		 15 A 2000 EPC2055 寻找授权经销商
EPC9162 开发板
 EPC9162 面向双向50 W(升压转换器)/60 W(降压转换器)的评估模块48 V （降压）
12 V （升压）		12 V （降压）
60 V （升压）		5 A （降压）
0.85 A （升压）		 490 EPC2052 寻找授权经销商
EPC9148 开发板
 EPC9148 48 V - 19 V超薄多级转换器er 44 - 60 V 19 V 12.5 A 400 EPC2053 寻找授权经销商
EPC9195 开发板
 EPC9195高效、小型、单相的降压转换器36 V - 60 V13 V16 A750EPC2619 寻找授权经销商
EPC9153 开发板
 EPC9153 250 W高效、纤薄降压转换器 44 - 60 V 12 - 20 V 12.5 A 400 EPC2218 寻找授权经销商
EPC9205 开发板
 EPC9205 PCB-based GaN Power Module for
48 V–12 V Intermediate Bus Conversion		 80 10 700 EPC2045 寻找授权经销商
EPC9166 开发板
 EPC9166 12 V输入电压的500 W升压转换器 9 V - 28 V 可配置为:
36 V、 48 V、 60 V		 16 A @ 36 VOUT
11 A @ 48 VOUT
8 A @ 60 VOUT		 490 EPC2218 寻找授权经销商

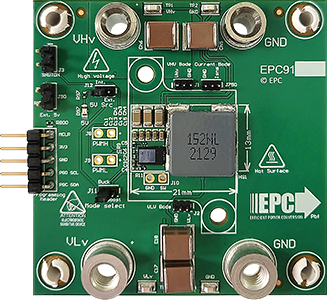

EPC91106 演示板
 EPC91106 高功率密度、低剖面、同步降压和升压转换器 12 V - 64 V 4 V - 40 V 13 A 720 EPC23104 寻找授权经销商

我们的应用团队不断致力于推出新的参考设计。如果网页上列出的所有电路板未能满足您的要求，请向氮化镓专家提和与我们联系以进一步讨论您的应用。

半桥开发板可用于快速评估大多数 eGaN FET 和 IC。

产品

面向消费电子应用的DC/DC转换器的推荐氮化镓器件

产品型号 产品状况 配置 VDS
最大值		 VGS
最大值		 最大值
RDS(on)
(mΩ)
@5VGS		 QG
典型值
(nC)		 QGS
典型值
(nC)		 QGD
典型值
(nC)		 QOSS
典型值
(nC)		 ID (A) 脉冲电流 ID
(A)		 封装
(mm)
EPC2371 Engr 单路 25 6 17 5 2 18 88 412 QFN 3.3 x 2.6 寻找授权经销商
EPC2366 Preferred 单路 40 6 1 15 6.4 0.7 22 88 360 QFN 3.3 x 2.6 寻找授权经销商
EPC2057 Preferred 单路 50 6 8.5 3 1.2 0.5 7.9 9.6 66 LGA 1.5x1.2 寻找授权经销商
EPC2221 Preferred 带栅极二极管的单路和AEC认证 100 6 58 0.85 0.27 0.19 4.7 5 20 BGA 1.35 x 1.35 寻找授权经销商
EPC2051 Preferred 单路 100 6 25 1.8 0.6 0.3 7.3 1.7 37 BGA 0.85 x 1.3 寻找授权经销商
EPC2052 Preferred 单路 100 6 13.5 3.5 1.5 0.5 13 8.2 74 BGA 1.5x1.5 寻找授权经销商
EPC2306 Preferred 单路 100 6 3.1 12.3 4.3 1.1 44 63 197 QFN 3 x 5 寻找授权经销商
EPC2302 Preferred 单路 100 6 1.8 23 8.9 2.3 85 133 408 QFN 3 x 5 寻找授权经销商
EPC2367 Preferred 单路 100 6 1.5 17 5.3 2.4 54 101 420 QFN 3.3 x 3.3 寻找授权经销商
EPC2361 Preferred 单路 100 6 1 28 8.5 3.8 90 133 697 QFN 3 x 5 寻找授权经销商
EPC2110 Active 双路共源 120 6 110 0.8 0.25 0.18 4 3.4 20 BGA 1.35 x 1.35 寻找授权经销商
EPC2308 Preferred 单路 150 6 6 10.6 3.8 1.4 50 63 157 QFN 3 x 5 寻找授权经销商
EPC2305 Preferred 单路 150 6 3 22 6.6 2.1 103 133 329 QFN 3 x 5 寻找授权经销商
EPC2059 Preferred 单路 170 6 9 5.7 1.3 0.9 35 24 102 LGA 2.8 x 1.4 寻找授权经销商
EPC2054 Preferred 单路 200 6 43 2.9 0.9 0.3 15 3 32 BGA 1.3 x 1.3 寻找授权经销商
EPC2207 Preferred 单路 200 6 22 4.5 1.3 0.7 23 14 54 LGA 2.8 x 0.925 寻找授权经销商
EPC2307 Preferred 单路 200 6 10 10.1 3.5 1.2 58 63 130 QFN 3 x 5 寻找授权经销商
EPC2304 Preferred 单路 200 6 5 21 7.5 2.6 115 133 260 QFN 3 x 5 寻找授权经销商
EPC2050 Preferred 单路 350 6 80 2.9 1.3 0.3 35 6.3 26 BGA 1.95 x 1.95 寻找授权经销商
GaN Power Bench

GaN Power Bench为你提供交叉参考搜索、设计工具、模型和性能仿真，以协助你的设计。

取得宜普电源转换公司(EPC)持续扩充的GaN FET 和IC产品组合
