GaN 降压转换器用 FET 选型工具 可以在硬开关降压转换器中比较所有 EPC 的 FET 及其损耗。该基础电路模块可用于大多数硬开关应用，包括电机驱动。

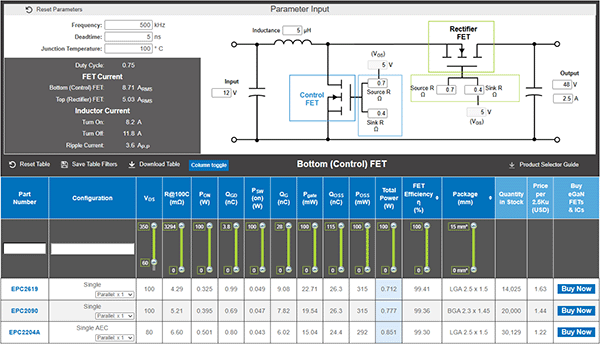

使用我们的 GaN FET 选型工具（适用于升压转换器），为您的需求找到理想的 GaN FET。该工具适用于升压转换器以及各种硬开关应用，如电机驱动，以确保最佳性能和效率。=
客户也可以基于其特定的拓扑结构和调制技术，自行开发简单的计算工具，并考虑主要的损耗因素，如导通损耗和开关损耗。对于典型的半桥硬开关转换器，开关损耗可以仅根据数据手册中的参数进行计算，如 硬开关损耗计算 所示。
在设计过程中，能够在不实际使用氮化镓器件的情况下对其进行仿真是极为重要的。对于更详细的电气仿真，宜普公司采用了基于物理和现象学的混合函数，以实现具有可接受的仿真和收敛特性的紧凑型Spice模型，包括电导率和阈值参数的温度效应。您可以在EPC器件模型网页找到这些模型，而使用EPC器件模型进行电路仿真，则可以深入了解这些模型。支持的模型格式包括 spice、P-Spice、Simplis/SIMetrix、Spectre和T-Spice。在模型页面中还包含 STEP、热模型，以及 EPC Altium 库。
GaN FET 热计算器可在确定损耗后优化热解决方案。
