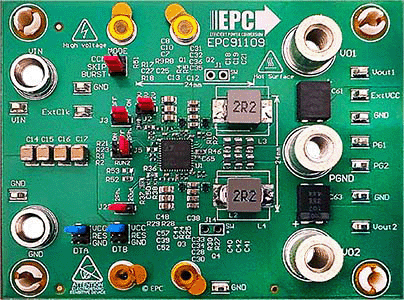

EPC91109：180 Wの高電力密度2相の同期整流型バック・コンバータ評価基板
評価基板のEPC91109は、非常に小型で効率の高い20～36 V入力、12/16/20 V出力の2相同期整流型バック（降圧型）・コンバータを搭載しています。定格50 VのeGaN® FETのEPC2057を4個と、アナログの2相降圧コントローラLTC7890を搭載しています。この基板は、シングル出力の2相インタリーブ・コンバータ、またはデュアル出力のバック・コンバータとして構成できます。
前製品と同様に、36 V電源から12 V負荷に最大14.3 Aを供給でき、これは36 Vバスに対してUSB-PD 3.1仕様で許容される最大入力電力である180 Wに相当します。コイルを含むパワー段の面積は24×24 mm；部品の高さは最高3 mm；冷却用のヒートシンクや強制空冷は不要です。
機能
- 2相または単相のデュアル出力モードで動作するように設定可能
- 面積がわずか6.95×6.60 mm、厚さ3 mmの小型コイルを使用
- ヒートシンクやエアフローは不要
- 米アナログ・デバイセズのGaN FET向けの100 Vで2相の同期整流型降圧コントローラLTC7890
アプリケーション
- 同期バックDC-DCコンバータ
- 自動車のコンソール
- 小型で非常に薄い形状が要求されるパワー・システム：コンピューティング、産業、民生、通信向けパワー
