EPC90155: 40 V、10 Aのハーフブリッジ評価基板

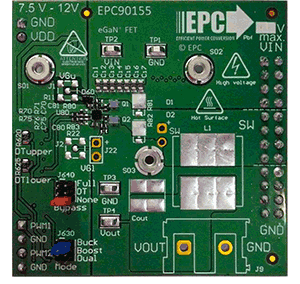

EPC90155 Evaluation Board

EPC90155は、基板上にゲート・ドライバを備えたハーフブリッジ評価基板で、定格40 VのeGaN® FETであるEPC2057を搭載しています。この評価基板の目的は、 ほとんどの既存のコンバータ構成に簡単に統合できる単一の基板に、すべての重要な部品を組み込むことで、 EPC2057の評価プロセスを簡単にすることです。

評価基板のEPC90155は、2インチ×2インチ(1インチは2.54 cm)で、ハーフブリッジ構成の2個の EPC2057(GaN FET)と、ブートストラップ電源の強化に使う1個の EPC2038(GaN FET)を搭載しています。EPC90155は、台湾uPI Semiconductorのゲート・ドライバUp1966Eを備えています。この基板には、すべての重要な部品が含まれており、 レイアウトは最適なスイッチング特性をサポートします。簡単な波形測定や効率計算を容易にする多くのプローブ・ポイントも備えています。 回路のブロック図を図1に示します。
