DC-DC用GaN

効率の向上、サイズの小型化、コストの削減

Gan DC-DC Applications

GaN FETとIC は、高効率、小型、高速スイッチング、改善された熱特性の組み合わせを提供するため、DC-DC用途で使われます。これらの性能によって、エネルギーの節約、より小さな形状、より高い電力密度、そして全体的な性能の向上がもたらされます。そのため、最新の民生用電子機器データセンター電気自動車、その他の電力変換アプリケーションなど、さまざまな業界の幅広いアプリケーションにとって理想的なソリューションとなります。

評価基板

DC-DC用評価基板

型番 構成 VIN VOUT lOUT
(A)
FSW
(kHz)
搭載製品
EPC9160 開発基板
EPC9160 デュアル出力同期バック・コンバータ 9 V - 24 V デュアル出力:
5 V / 3.3 V
15 A 2000 EPC2055 購入
EPC9166 開発基板
EPC9166500 W 12 V入力の昇圧型コンバータ9 V - 28 V再構成可能:
36 V、 48 V、 60 V
16 A @ 36 VOUT
11 A @ 48 VOUT
8 A @ 60 VOUT
490EPC2218 購入
EPC9177 Demonstration Board
EPC9177Small Area, Low-Profile, Synchronous Buck Converter12 V - 64 V12 V20 A720EPC23102購入
EPC9159 Demonstration Board
EPC91591 kWで48 V/12 Vの間の双方向LLCコンバータ12 V - 52 V12 V83 A1600EPC2619
EPC2067
購入
EPC9158  開発基板
EPC9158アナログ・コントローラを備えた50 A出力の2相同期整流型バック・コンバータ14 V - 54 V12 V50 A500EPC2218 購入
EPC9157 開発基板
EPC9157300 W 1/16ブリック評価モジュール18 V - 60 V12 V25 A500EPC2218 購入
EPC9143 開発基板
EPC9143300 W 1/16ブリック評価モジュール18 V - 60 V12 V25 A500EPC2053 購入
EPC9151 開発基板
EPC9151300 W Bi-directional 1/16ブリック評価モジュール18 V - 60 V (降圧)
12 V – 15 V (昇圧)
12 V (降圧)
48 V (昇圧)
25 A (降圧)
5.5 A (昇圧)
500EPC2152 購入
EPC9163 開発基板
EPC91632 kW 48 V/12 Vの双方向パワー・モジュール評価基板20 V – 60 V (降圧)
11.3 V – 16 V (昇圧)
5 V - 16 V (降圧)
20 V - 50 V (昇圧)
140 A (降圧)
140 A (昇圧)
500EPC2218 購入
EPC9165 開発基板
EPC9165 2 kW 48 V/14 V、 140 Aの双方向パワー・モジュール評価基板 20 V – 60 V (降圧)
11.3 V – 16 V (昇圧)
5 V - 16 V (降圧)
20 V - 50 V (昇圧)
140 A (降圧)
140 A 昇圧
500 EPC2302 購入
EPC9170 開発基板
EPC91702 kW 48 V/14 V、 140 Aのパワー・モジュール20 V – 60 V (降圧)
11.3 V – 16 V (昇圧)
5 V - 16 V (降圧)
20 V - 50 V (昇圧)
140 A (降圧)
140 A (昇圧)
500EPC23101
EPC2302
購入
EPC9149 開発基板
EPC91491 kW 48 V - 12 V LLC 1/8ブリック評価モジュール36 V - 60 V12 V83 A1EPC2218
EPC2024
購入
EPC9148 開発基板
EPC914848 V - 19 V Ultra-thin、 Multi-level Converter44 - 60 V19 V12.5 A400EPC2053 購入
EPC9153 開発基板
EPC9153250 Wの高効率、薄型バック・コンバータ44 - 60 V12 - 20 V12.5 A400EPC2218 購入
EPC9162 開発基板
EPC9162 50 W(ブースト)/60 W(バック)の双方向評価モジュール 48 V (降圧)
12 V (昇圧)
12 V (降圧)
60 V (昇圧)
5 A (降圧)
0.85 A (昇圧)
490 EPC2052 購入
EPC9205 開発基板
EPC9205 100 V、10 AのGaNパワー・モジュール 80 10 700 EPC2045 購入

EPCのアプリケーション・チームは常に、新しいリファレンス・デザインに取り組んでいます。リストされている基板で満たされていない要件がある場合は、「GaNのエキスパートに聞」から当社に連絡し、あなたのアプリケーションについてさらに話し合ってください。

ハーフブリッジ開発基板は、ほとんどのeGaN FETとICの素早い評価に利用できます。

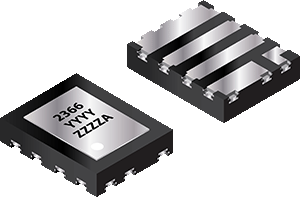

製品

DC-DC変換向けの推奨GaNデバイス

型番 狀況 構成 VDS
最大
VGS
最大
最大
RDS(on)
(mΩ)
@5VGS
QG
標準値
(nC)
QGS
標準値
(nC)
QGD
標準値
(nC)
QOSS
標準値
(nC)
ID (A) パルス ID
(A)
パッケージ
(mm)
EPC2040 Active シングル 15 6 30 0.745 0.23 0.14 0.42 3.4 28 BGA 0.85 x 1.2 購入
EPC2216 Active シングル AEC 15 6 26 0.87 0.21 0.13 0.53 3.4 28 BGA 0.85 x 1.2 購入
EPC2100 Active ハーフブリッジ 30 6 8.2 3.6 1.3 0.6 6.1 10 100 BGA 6.05 x 2.3 購入
EPC2100 Active ハーフブリッジ 30 6 2.1 15 4.8 2.7 29 40 400 BGA 6.05 x 2.3 購入
EPC21601 Preferred シングルレーザドライバーeTOF™パワーステージ 40 5 1.5 3.4 15 BGA 1 x 1.5 購入
EPC7002 Engr シングル放射線耐性 40 6 14.5 2.9 1 0.4 6.6 10 62 LGA 1.7 x 1.1 EPCに問い合わせ
EPC2055 Preferred シングル 40 6 3.6 6.6 2.3 0.7 13 29 161 LGA 2.5 x 1.5 購入
EPC7001 Engr シングル放射線耐性 40 6 4 11 3.6 1.7 26 60 250 LGA 4.1 x 1.6 EPCに問い合わせ
EPC2069 Preferred シングル 40 6 2.25 12.5 3.9 2.4 32 80 422 LGA 3.25 x 3.25 購入
EPC2067 Preferred シングル 40 6 1.55 17.1 5.3 2 37 69 409 LGA 3.25 x 2.85 購入
EPC7019 Engr シングル放射線耐性 40 6 1.5 23 7.6 3.4 51 95 530 LGA 6.05 x 2.3 EPCに問い合わせ
EPC2066 Preferred シングル 40 6 1.1 25 8.9 3.2 59 90 639 LGA 6.05 x 2.3 購入
EPC2057 Preferred シングル 50 6 8.5 3 1.2 0.5 7.9 9.6 66 LGA 1.5x1.2 購入
EPC7014 Preferred シングル放射線耐性 60 6 340 0.142 0.043 0.025 0.764 2.4 4 BGA 0.9 x 0.9 EPCに問い合わせ
EPC2035 Active シングル 60 6 45 0.88 0.25 0.16 2.6 1.7 24 BGA 0.9 x 0.9 購入
EPC2102 Preferred ハーフブリッジ 60 6 4.9 8 2.5 1.5 26 30 220 BGA 6.05 x 2.3 購入
EPC2102 Preferred ハーフブリッジ 60 6 4.9 8 2.5 1.5 31 30 220 BGA 6.05 x 2.3 購入
EPC21701 Preferred シングルレーザドライバーeTOF™パワーステージ 80 5.5 4.2 7.2 15 BGA 1.7 x 1 購入
EPC2152 Preferred ハーフブリッジ構成ePower™パワーステージ 80 15 90 LGA 3.9 x 2.6 購入
EPC2252 Preferred シングル AEC 80 6 11 3.5 1 0.5 15 8.2 100 BGA 1.5x1.5 購入
EPC2204A Preferred シングル AEC 80 6 6 5.7 1.8 0.8 25 29 167 LGA 2.5 x 1.5 購入
EPC2103 Preferred ハーフブリッジ 80 6 5.5 6.5 2.2 1.1 30 30 195 BGA 6.05 x 2.3 購入
EPC2103 Preferred ハーフブリッジ 80 6 5.5 6.5 2.2 1.1 34 30 195 BGA 6.05 x 2.3 購入
EPC2065 Preferred シングル 80 6 3.6 9.4 2.6 1.7 33 60 215 LGA 3.5 x 1.95 購入
EPC2105 Active ハーフブリッジ 80 6 14.5 2.7 0.9 0.5 11 10 70 BGA 6.05 x 2.3 購入
EPC2105 Active ハーフブリッジ 80 6 3.6 11 3 2.1 51 40 300 BGA 6.05 x 2.3 購入
EPC2218A Preferred シングル AEC 80 6 3.2 10.5 3.2 1.5 46 60 309 LGA 3.5 x 1.95 購入
EPC2206 Preferred シングル AEC 80 6 2.2 15 4.1 3 72 90 390 LGA 6.05 x 2.3 購入
uP1966E Preferred 85 BGA 1.6 x 1.6 購入
EPC2036 Active シングル 100 6 73 0.7 0.17 0.14 3.9 1.7 18 BGA 0.9 x 0.9 購入
EPC2106 Preferred ハーフブリッジ 100 6 70 0.73 0.24 0.14 3.96 1.7 18 BGA 1.35 x 1.35 購入
EPC2106 Preferred ハーフブリッジ 100 6 70 0.73 0.24 0.14 4.68 1.7 18 BGA 1.35 x 1.35 購入
EPC2221 Preferred デュアル、共通ソース AEC 100 6 58 0.85 0.27 0.19 4.7 5 20 BGA 1.35 x 1.35 購入
EPC2051 Preferred シングル 100 6 25 1.8 0.6 0.3 7.3 1.7 37 BGA 0.85 x 1.3 購入
EPC7003 Engr シングル放射線耐性 100 6 30 1.8 0.6 0.3 9.4 10 42 LGA 1.7 x 1.1 EPCに問い合わせ
EPC2052 Preferred シングル 100 6 13.5 3.5 1.5 0.5 13 8.2 74 BGA 1.5x1.5 購入
EPC23104 Engr ハーフブリッジ構成ePower™パワーステージ 100 6 11 15 15 QFN 3.5 x 5 購入
EPC23104 Engr ハーフブリッジ構成ePower™パワーステージ 100 6 11 16.6 15 78 QFN 3.5 x 5 購入
EPC2044 Preferred シングル 100 6 10.5 4.3 1.3 0.5 15 9.4 89 BGA 2.15 x 1.25 購入
EPC23102 Engr ハーフブリッジ構成ePower™パワーステージ 100 6.6 28 35 QFN 3.5 x 5 購入
EPC23102 Engr ハーフブリッジ構成ePower™パワーステージ 100 6.6 28 35 QFN 3.5 x 5 購入
EPC2104 Preferred ハーフブリッジ 100 6 6.8 6.8 2.3 1.4 35 30 180 BGA 6.05 x 2.3 購入
EPC2104 Preferred ハーフブリッジ 100 6 6.8 6.8 2.3 1.4 41 30 180 BGA 6.05 x 2.3 購入
EPC7004 Engr シングル放射線耐性 100 6 7 6.4 2.2 1.1 37 60 160 LGA 4.1 x 1.6 EPCに問い合わせ
EPC2204 Preferred シングル 100 6 6 5.7 1.8 0.8 25 29 125 LGA 2.5 x 1.5 購入
EPC2619 Preferred シングル 100 6 4.2 8.5 2.2 1 27 29 164 LGA 2.5 x 1.5 購入
EPC7018 Engr シングル放射線耐性 100 6 3.9 15.2 4 2.6 77 90 345 LGA 6.05 x 2.3 EPCに問い合わせ
EPC23101 Engr ハーフブリッジePower™チップ・セット 100 6 3.3 50 65 240 QFN 3.5 x 5 購入
EPC2306 Preferred シングル 100 6 3.1 12.3 4.3 1.1 44 48 197 QFN 3 x 5 購入
EPC2088 Preferred シングル 100 6 3.2 12.5 4.4 1.4 47 60 231 LGA 3.5 x 1.95 購入
EPC2071 Preferred シングル 100 6 2.2 18 6 1.8 71 64 350 LGA 4.45 x 2.3 購入
EPC2302 Preferred シングル 100 6 1.8 23 8.9 2.3 85 101 408 QFN 3 x 5 購入
EPC2361 Engr シングル 100 6 1.3 28 7.2 2.5 86 101 519 QFN 3 x 5 購入
EPC2308 Preferred シングル 150 6 6 10.6 3.8 1.4 50 63 157 QFN 3 x 5 購入
EPC2305 Preferred シングル 150 6 3 22 6.6 2.1 103 102 329 QFN 3 x 5 購入
EPC2234 Preferred シングル AEC 160 5.5 8 11.1 3.8 2 96 48 213 BGA 4.6 x 2.6 購入
EPC2059 Preferred シングル 170 6 9 5.7 1.3 0.9 35 24 102 LGA 2.8 x 1.4 購入
EPC2054 Preferred シングル 200 6 43 2.9 0.9 0.3 15 3 32 BGA 1.3 x 1.3 購入
EPC7007 Engr シングル放射線耐性 200 6 25 5.4 1.5 1 37 20 80 LGA 3.6 x 1.6 EPCに問い合わせ
EPC2207 Preferred シングル 200 6 22 4.5 1.3 0.7 23 14 54 LGA 2.8 x 0.925 購入
EPC2307 Engr シングル 200 6 10 10.6 3.8 1.3 58 48 130 QFN 3 x 5 購入
EPC7020 Engr シングル放射線耐性 200 6 11 11.7 3.5 2.2 76 39 170 BGA 4.6 x 2.6 EPCに問い合わせ
EPC2215 Preferred シングル 200 6 8 13.6 3.3 2.1 69 32 162 LGA 4.6 x 1.6 購入
EPC2304 Engr シングル 200 6 5 21 7.5 2.6 115 102 260 QFN 3 x 5 購入
GaN Power Bench

あなたの設計プロセスを支援するために、クロス・レファレンス検、設計ツール、モデル、およびGaN Power Benchの特性シミュレーションにアクセスしてください。
